公共廣播標書模版

2011/5/11

公公共廣播&背景音樂

投標書方案模板

一、系統設計思想及選型原則

（一）、設計思想

嚴格按照中華人民共和國公安部火災自動報警系統設計規范（摘錄）（GB50116-98）作為設計依據，結合貴方的需求，用最佳設計方案體現最高的性能價格比，使系統的功能和指標達到國內同類型系統的先進行列，是我們的總體設計思想。具體體現在以下幾個方面：

(a) 先進性和可擴展性：

現代信息技術的發展，新產品、新技術層出不窮。因此本系統在投資費用許可的情況下應充分利用現代最新技術，以使系統在盡可能長的時間內與社會發展相適應。但由于現代科學技術的飛速發展，故必須充分考慮今后的發展需要，設計方案必須具備前瞻性和可擴展性。這種可擴展性不僅充分保護了甲方的投資，而且具有較高的綜合性能價格比。本設計對此均作了充分考慮，預埋了必要的管線，預留了各種接口，極便于系統的擴展和升級。

(b) 科學性和規范性：

公共廣播系統與一般音響系統不同，是一個先進復雜的綜合性系統工程，必需從系統設計開始，包括施工、安裝、調試直到最后驗收的全過程，都嚴格按照國家有關的標準和規范，做好系統的標準化設計和科學的管理工作。最后提交正規的測試驗收?qǐng)?bào)告及全套施工圖紙和技術資料供甲方存檔。特別作為政府撥款項目，必須確保整個工程經得起各方面的和較長時間的嚴格考驗。

執行的主要規范內容包括：

S GB50116-98《火災自動報警系統設計規范（摘錄）》

S GJG/T16-92《民用建筑電氣設計規范》

S GB/T50314-2000《智能建筑設計標準》

(c) 安全性和可靠性：

公共廣播系統的建設，直接影響著用戶的使用效果、外部形象及投資回報，因此系統設計必須安全、可靠，本方案已充分考慮采用成熟的技術和產品，在設備選型和系統的設計中盡量減少故障的發生。并從線路敷設、設備安裝、系統調試以及對甲方人員的技術培訓等方面，都必滿足可靠性的要求。特別重要的一點是本方案選用的所有主要關鍵設備，均取得該設備的生產廠家或代理商的授權證書，并承諾在工程設備的提供、技術支援及售后服務等方面給予全力支持。（容后付上授權證書）這一點是國際國內工程招標項目重點考核的關鍵條件之一。

本設計是根據甲方的要求，綜合吸取當前國內消防系統的先進技術，如XXXXX中心、XXXXX大夏、XXXXX賓館和XXXX酒店等場館各自的特點，設計成一間設備先進、格調高雅、音質優美、功能齊全的現代化公共/消防廣播系統。所配置的主要設備均選用名牌產品以確保高超的性能指標，而輔助設備則選用進口或國產可靠品牌以適當降低造價。運用我們從事系統工程設計和施工多年的理論和實踐經驗，精心搭配組合，確保性能優異，質量可靠。下面分別對公共/消防廣播系統的設計方案分別作一簡要說明。

公共/消防廣播設計指標：

（中華人民共和國公安部火災自動報警系統設計規范（摘錄）（GB50116-98）1999年6月1日實施）

1、控制中心報警系統應設火災應急廣播,集中報警系統宜設置火災應急廣播。

2、 火災應急廣播揚聲器的設置，應符合下列要求：

2．1民用建筑內揚聲器應設置在走道和大廳等公共場。每個揚聲器的額定功率不應小于3W，其數量應能保證從一個防火區內的任何部位到最近一個揚聲器的距離不大于25m。走道內最后一個揚聲器至走道末端的距離不應大于12.5m。

2.2在環境噪聲大于60的場所設置的揚聲器，在其播放范圍內最遠點播放聲壓級應高于背景噪聲的15。

2.3客房設置聲用于揚聲器時，其功率不宜小于1.0W。

3、火災應急廣播與公共廣播合用時，應符合下列要求：

3.1火災時應能在消防控制室將火災疏散層的揚聲器和公共廣播擴音機強制轉入火災應急廣播狀態。

3.2消防控制室應能監控用于火災應急廣播時的擴音機的工作狀態，并應具有遙控開啟擴音機和采用傳聲器播音的功能。

3.3床頭控制柜內設有服務性音樂廣播揚聲器，應有火災應急廣播功能。

3.4應設置火災應急廣播備用擴音機，其容量不應小于火災時需同時廣播的范圍內火災應急廣播揚聲器最大容量總和的1.5倍。

我們?cè)谠O(shè)計XXXX公共/消防廣播工程項目的時候，嚴格遵循招標文件中對XXXX公共/消防廣播工程項目各個場地的具體技術要求，同時參照國家有關聲學標準，按照?qǐng)龅氐膶?shí)際情況和使用功能要求，進行公共/消防廣播系統的設計和設備配置，使系統的設計技術標準規范、設備標準規范、工程標準規范完全符合國家有關條例及規范。

（二）、選型原則

1、系統設計的科學性、準確性和先進性：

對公共廣播系統設計時，保證這些場地的聲學技術指標達到招標文件中規定的要求，使各個場地的音響系統設計具有科學性、準確性和先進性。

2、滿足功能要求的系統性和實用性：

在公共廣播系統設備配置中，我們保證系統應具備完成工程所要求功能的能力和水準，符合工程實際需要和國內有關規范的要求，實現容易，操作方便。

公共廣播系統選用的設備均為國外國內知名廠家的先進產品，設備的指標滿足要求，并且具有一致性和互換性，使系統具有良好的靈活性、兼容性、擴展性和可移植性。

3、設備的可靠性和服務保障：

我們?cè)O(shè)計公共廣播系統中主要設備均為著名品牌的產品，KDSPA專業產品具有極高的可靠性和出色的性能表現已在國內各地成功應用并獲很高的贊譽；同時KDSPA專業產品在全國承諾所有用戶享有2年的免費保用，并在國內各地建立有完善的技術服務網絡，為客戶提供及時有效的服務。

4、系統配置的經濟性：

我們始終遵循公共廣播系統選用設備的性能和價格之比達到最佳的原則，保證公共廣播系統配置具有很高的經濟性和實用性。

二、公共廣播系統說明

（一）、公共廣播系統概述

公共廣播系統屬于擴聲音響系統中的一個分支，而擴聲音響系統又稱專業音響系統涉及電聲、建聲和樂聲三種學科的邊緣科學。所以公共廣播系統最終效果涉及合理、正確的電聲系統設計和調試，良好的聲音傳播環境（建聲條件）和精確的現場調音三者最佳的結合，三者相輔相成缺一不可。

公共廣播作為一個系統問題，在系統設計中必須綜合考慮上述問題。在選擇性能良的電聲設備基礎上，通過周密的系統設計，仔細的系統調試和良好的建聲條件上，達致電聲悅耳、自然的音響效果。

廣播系統分類：

廣義的廣播系統包含擴聲系統和放聲系統兩大類：

1、擴聲系統：揚聲器與話筒處于同一聲場內，存在聲反饋和房間共振引起的嘯叫，失真和振蕩現象。要保證系統穩定和正常運行，最高可用的系統增益比發生聲反饋?zhàn)约さ呐R界增益低6dB。

2、放聲系統：系統中只有磁帶機，光盤機等聲源，沒有話筒，不存在聲反饋可能，聲反饋系數為0，是廣播系統一個特例。

公共廣播系統按用途可分為以下幾類：

1）室外廣播系統

室外廣播系統主要用于體育場、車站、公園、藝術廣場、音樂噴泉等。它的特點是服務區域面積大，空間寬廣。背景噪聲大；聲音傳播以直達聲為主；要

求的聲壓級高，如果周圍有高樓大廈等反射物體，揚聲器布局又不盡合理，聲波經多次反射而形成超過50ms以上的延遲，會引起雙重聲或多重聲，嚴重時會出現回聲等問題，影響聲音的清晰度和聲像定位。室外系統的音響效果還受氣候條件、風向和環境干擾等影響。

2）室內廣播系統

室內廣播系統是應用最廣泛的系統，包括各類影劇院、體育場、歌舞廳等。它的專業性很強，既能非語言擴聲、又能供各類文藝演出使用，對音質的要求很高，系統設計不僅要考慮電聲技術問題，還要涉及建筑聲學問題。房間的體形等因素對音質有較大影響。

3）公共廣播系統

公共廣播系統為賓館、商廈、港口、機場、地鐵、學校提供背景音樂和廣播節目。近幾年來，公共廣播系統還兼做緊急廣播，可與消防報警系統聯動。公共廣播系統的控制功能較多。如選區廣播與全呼廣播功能、強制功換功能和優先廣播權功能等。揚聲器負載多而分散、傳輸線路長。為減少傳輸線路損耗，一般都采用70V或100V定電壓高阻抗輸送。聲壓要求不高，音質以中音和中高音為主。

4) 會議系統

隨著國內、國際交流的增多，近年來電話會議，電視會議和數字化會議系統（DCN）發展很快。會議系統廣泛用于會議中心、賓館、集團和政府機關。會議系統包括會議討論系統、表決系統、同聲傳譯系統和電視會議系統。要求音、視頻（圖像）系統同步，全部采用電腦控制和儲存會議資料。

（二）、廣播系統的特點

背景音樂簡稱BGM，是 Back ground music 的縮寫，它的主要作用是掩蓋噪聲并創造一種輕松和諧的氣氛，聽的人若不專心聽，就不能辨別其聲源位置，音量較小，是一種創造輕松愉快環境氣氛的音樂。因此，背景音樂的效果有兩個，一是心理上掩蓋環境噪聲，二是創造與室內環境相適應的氣氛，它在賓館、酒店、餐廳、商場、醫院、辦公樓等廣泛的應用。

（三）、廣播音響系統的組成

不管哪一種廣播音響系統，基本可分四個部分：節目設備、信號的放大處理設備、傳輸線路和揚聲器系統。

節目源設備：節目源通常為無線電廣播，激光唱機和錄音卡座等設備提供，此外還有傳聲器、電子樂器等。

信號放大器和處理設備：包括均衡器、前置放大器、功率放大器和各種控制器及音響加工設備等。這部分設備的首要任務是信號放大，其次是信號的選擇。調音臺和前置放大器作用和地位相似（當然調音臺的功能和性能指標更高），它們的基本功能是完成信號的選擇和前置放大，此外還擔負音量和音響效果進行各種調整和控制。有時為了更好地進行頻率均衡和音色美化，還另外單獨投入圖示均衡器。這部分是整個廣播音響系統的“控制中心”。功率放大器則將前置放大器或調音臺送來的信號進行功率放大，再通過傳輸線去推動揚聲器放聲。

傳輸線路：傳輸線路雖然簡單，但隨著系統和傳輸方式的不同而有不同的要求。對禮堂、劇場等，由于功率放大器與揚聲器的距離不遠，一般采用低阻大電流的直接饋送方式，傳輸線要求用專用喇叭線，而對公共廣播系統，由于服務區域廣，距離長，為了減少傳輸線路引起的損耗，往往采用高壓傳輸方式，由于傳輸電流小，故對傳輸線要求不高。

揚聲器系統：揚聲器系統要求整個系統的匹配，同時其位置的選擇也要切合實際。禮堂、劇場、歌舞廳音色，而揚聲器一般用大功率音箱；而公共廣播系統，由于它對音色要不高，一般用3W-6W在天花喇叭即好。

(四)、公共廣播工程系統設計

公共廣播系統設計通常都從聲場開始（即揚聲器的放置位置），然后再向后推進到功率放大器、聲處理系統，調音臺、直至話筒和其他音源。這種逐步向后推進的設計步驟是十分必然的。因?yàn)槁晥?chǎng)設計是滿足系統功能和音響效果的基礎，它涉及揚聲器系統的選型，供聲方案和信號途徑等。只有確定揚聲器系統才能進行功率放大器驅動功率的計算和驅動信號途徑的確定，然后再根據驅動功率的分配方案進一步確定信號處理方案和調音臺的選型等。

聲場設計是公共廣播系統的基礎，涉及系統最終的音響效果，但也是非常復雜繁瑣的工作。由于計算機技術的飛躍發展，現在可采用EASE3.0以上的版本的聲學軟件工具進行計算，最終可獲得滿足預期要求的聲場設計報告。聲場設計過程可能需要反復多次才能達到要求。圖 1 是聲場設計的流程式圖。

圖1 聲場設計流程圖

廣播系統供聲方案

根椐建筑物的功能、體型、空間高度及布局等因素，可分為 集中供聲、分散供聲和分區供聲 三種供聲方案。良好的公共廣播工程應能有效地控制揚聲器的聲場分布和滿足投射距離的聲壓級要求。

a） 集中供聲

顧名思義是把一組揚聲器集中安裝在一個固定位置上的供聲系統。對于舞臺的劇場或多功能廳來說，揚聲器組通常安裝在靠近自然聲源的舞臺臺口上方左右兩側（三路揚聲器系統可分為左中右三組安裝 ）如圖2和圖3所示。

由于聲音來自舞臺方向，與觀眾的視聽方向一致，聽感自然。為使全部觀眾區聲場均勻，揚聲器應置于較高的信置。為克服前幾排觀眾區“頭頂感”聲像，可在臺口兩側或臺唇部位設置若干小功率輔助揚聲器，利用哈斯效應解決前區觀眾聲像一致的問題

圖2 大型廳堂的集中供聲系統

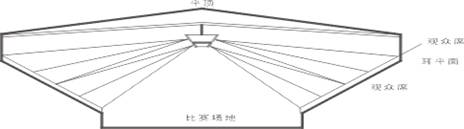

（a）體育館的集中供聲系統

(b)廳堂的集中供聲系統

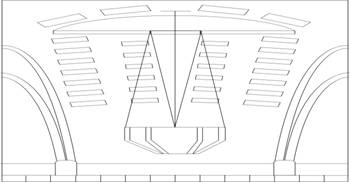

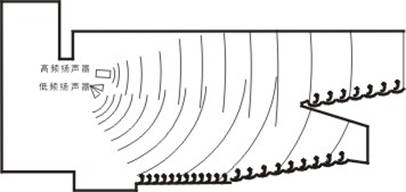

圖3 劇場的集中供聲系統

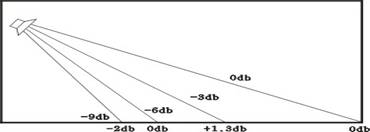

圖4 揚聲器的偏軸衰減和距離衰減特性的互補作用

對四面均有觀眾區的大型體育館或大型廳堂，揚聲器系統通常以一種“聲塔”形式的陣列組合吊掛在大廳中央。

利用揚聲器指向特性即偏軸方向的聲壓隨偏角增大而逐漸減少的特性和聲壓級隨投射距離的增加按距離的平方減少的特性可聲場達到互補的結果。如果揚聲器位置得當，可使聲場更為均勻。如圖4所示

集中供聲的優點是聲像一致，聽感自然：揚聲器之間的聲波干擾??；聲音清晰度高。缺點是對于形狀復雜，又有多層樓廳和眺臺的廳堂，聲場不易做得均勻；狹長的廳堂，由于投身距離遠，后座觀眾區的聲壓級可能會偏低。為此，可利用強指向性的遠投射揚聲器增強后部觀眾區的聲壓級以及在眺臺下面的聲影區適當增設幾個補聲揚聲器，增加這部分區域的直達聲和聲壓級，抑制混響聲的影響，提高聲音的清晰度。

b） 分散式供聲

對于無法采用集中供聲的大型或狹長高度又不高（低于6米）或空間結構可分為幾部分的大廳，以及對于難以獲得好的語言清晰度的混響時間較長的大型禮堂，可采用分散式的供聲。

分散式供聲有兩種形式：一種是以天花安裝揚聲器為供聲單元的分散式供聲，如圖5所示。另一種是以小功率聲柱或音箱（功率為25W~60W）為供聲單元的分散式供聲系統，如圖5所示。

分散式供聲系統能獲得均勻的聲場；并由于揚聲器與聽眾之間的距離很近，可保持較高的直達聲與混響聲的聲能比。所以在混響時間較長的條件下也能獲得較高的清晰度，并且不容易發生回聲問題。

吊頂天花板揚聲器大都是口徑為130mm~160mm（5寸~6.5寸）的 3W~6W 中頻紙盆揚聲器，最大聲壓級為90~93 db,1m,適合播放語言節目，高音與低音性能較差。

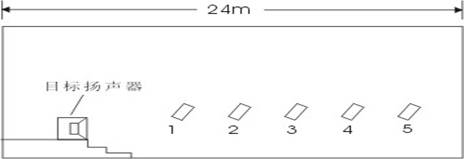

圖5 大禮統堂中的分散式系

（a）側視圖

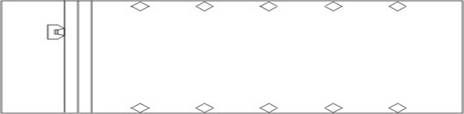

（a） 平面圖

天花板揚聲器的布局設計應根據服務區域的體形，空間設計，環境噪聲和揚聲器的最大聲壓級等參數綜合考慮。圖6是揚聲器的指向角 α=90 圓錐形方向圖的服務區計算圖。單元個天花板揚聲器的聲所覆蓋S1為：

S1=0.785［2（H-1.5）tgα］的平方 (平方米)

當α=90時，（1）式可簡化為：

S1=0.785 [α(H-1.5)] 的平方 (平方米)

如果需要覆蓋的面積為S，按80％的覆蓋分布，需要的揚聲器總數量N為：

N=S/S1

上式中：S為聲場覆蓋的總面積。單位為m

S1為單個揚聲器的聲場覆蓋面積，單位為m

H為天花離地面的高度，單位為m

小功率天花板揚聲器常用于空間高度H不大于5～６m的會場或公共場所，例如在一個高度 H= 4m 環境噪聲為 45dB（A）的會場采用天花板揚聲器供分散式供聲時，可選用靈敏度為86dB，1W，1m 左右的，額定功率為 3W 的天花板揚聲器。為使聽眾能獲得良好

的清晰度，要求聽眾處的直達聲聲壓級高于環境噪聲聲壓級 25dB,即 45dB + 25dB=70dB。3W 揚聲器在離揚聲器口 1m 處的最大聲壓級為 86+4.8dB ( 3W 功率分為 4.8dB)=90.8dB,1m。2.5m 高度 (H-1.5) 的距離衰減為 -8dB 因此到達聽眾耳朵高度的最高聲壓級為90.8 - 8 = 82.2 dB，可滿足良好清晰度的要求。根據圖6（a）還可算出天花揚聲器之間的間隔距離為：2(H-1.5)=5m。

圖6 天花板揚聲器的分散式供聲系統

（a） 天花板揚聲器聲場覆蓋立面圖

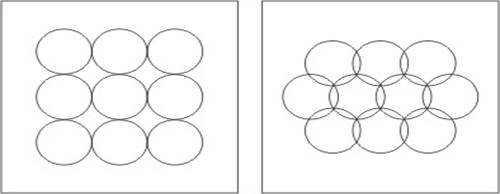

（b）80％的水平覆蓋圖 （c）100％的水平覆蓋圖

使用小型聲柱的分散式系統也可按上例類似的方法計算其間隔的距離和聲壓級等級參數。圖7是聲壓級距離衰減的計算曲線。圖中橫坐標為離聲源端口的距離，

縱坐標為聲壓級的相對衰減速dB.

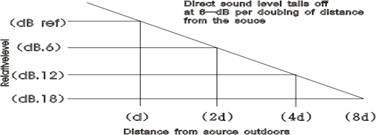

圖7 聲音傳播的距離衰減計算圖

為改善視聽感覺，在禮堂舞臺上可設置一個目標揚聲器，因?yàn)樵摀P(yáng)聲器沒有經過延時，所以容量使聽眾認定為聲源。為補償前后各揚聲器發出的聲音能夠同時到達各聽眾位置，系統中還應設不如圖8所示的延時單元。延遲時間T的計算如下：

式中：D為觀眾離舞臺聲源的距離與最近揚聲器聲源的距離差，單位為m。

分散式供聲的最大優點是聲場均勻，直達聲與混響聲的聲能比高，它的最大缺點是視聽感覺不一致和多聲源之間的聲音干擾較大，影響聲音清晰度。采用小功率高密度低聲壓的分散式供聲可在混響時間較長的特大型會場中獲得較好的語言可信度。

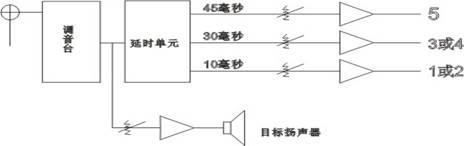

圖8 禮堂中分散式系統方框圖

c） 分區式供聲

對于狹長型的禮堂,集中供聲揚聲器投射到后面觀眾區的聲壓級會偏低,具有較深樓臺和眺臺的大型劇場，由于樓臺和眺臺的遮擋,使主場揚聲器的直達聲無法抵達，造成樓臺和眺臺下面的“聲影”區。為此必須在禮堂的中、后部及樓臺下面的“聲影”區內布設若干個補聲揚聲器來提高這些觀眾區的聲壓級和直達聲，如圖9所示。這種揚聲器

的布局稱為分區式供聲。

在分區式供聲系統中，由于主揚聲器與補聲揚聲器之間的距離較大，兩個聲源到達聽眾位置的相對延時較大，如不經延時處理，到達中、后部觀眾區的聲音會產生兩重聲效果，影響這部分觀眾區的聲音清晰度，為防止這種觀象發生，可在補聲揚聲器的信號通道中插入一個延時單元使兩組揚聲器的聲音能夠同時到達聽眾區。為保證聲像定位效果，要求補聲揚聲器的聲壓級低于主揚聲器的聲壓級。

分區式供聲的揚聲器系統如果設計和調試不當,很容易產生聲波干擾，影響系統的清晰度。

圖9 室內分區式揚聲器系統

上述三種供聲方案各有優缺點，必須因地制宜使用。為保證系統聲像感覺一致，音質清晰自然，應首選先考慮集中供聲方案。

d） 室內揚聲器的布置

揚聲器系統內置的合理與否，直接關系到整個系統的音響效果，揚聲器的布置一般應遵循以下原則：

（1） 使聽眾區的聲場盡可能達到均勻一般：

（2） 視聽方向一致，聲音聽感自然；

（3） 有利于克服聲反饋，提高傳聲增益；

（4） 揚聲器的覆蓋角應能覆蓋全部聽眾

（5） 聽眾區的聲壓級應能滿足總技術條件要求；

（6） 各揚聲器發出的聲音到達聽眾區各點的時間差應小于5~30ms;

（7） 便于安裝、調試和維護。

(五)、系統設計中必須考慮的幾個技術參數

包括：傳聲增益、語言清晰度、最大升壓級。

1）傳聲增益

工程業主也許首先會問擴聲系統能開到多響？用什么技術參數來衡量呢？這個問題在歐美各國用聲音增益來表達（EASE或其他聲學設計軟件都采用此參數）。在我國和原蘇聯采用傳聲增益來表達。

擴聲系統的傳聲增益（ 或聲音增益 ）受聲反饋因素限制，不能開到揚聲器能夠達到的最大聲壓級。圖10是一個簡單的室外擴聲系統產生聲反饋的原理圖。

擴聲系統的接通時，逐漸增大系統放大器的增益，當增益遞增大到某一位置時，揚聲器放出的部分聲音通過空間傳播回收到話筒輸入端，此時話筒輸出端產生一個信號，其振幅大小等于或大于原輸入信號的一個周期或是它的整數倍時，這個過程可以自己維持下去，即不需要外面的輸入信號也會產生輸出，系統進入反饋狀態（產生系統嘯叫）。擴聲系統進入嘯叫的臨界狀態時，雖然還示聽到刺耳的嘯叫聲，但系統的頻率特性出現極不規則的變化，聲音發生很大畸變。要使系統正常運行，系統的增益應留有 6dB 的余量，使它遠離系統嘯叫（系統自激）的臨界狀態。于是我們可得到傳聲增益的定義為：

傳聲增益：擴聲系統達到最高可用增益時（臨界增益減去6dB增益余量），在指定的各聽眾位置上測得的平均聲壓級與話筒處聲壓級的dB數差值。

聲音增益：系統打開并增大到最高可用增益時，在指定的各聽眾位置上測得的平均聲壓級（dB）減去系統關閉時在相同聽眾位置上測得的平均聲壓級dB的差值。

上述兩種定義表達同一個聲反饋物理現象，它們的區別僅在于測量方法的不同和表達方法不同而已。聲音增益的概念明確，容量理解，說明觀眾區使用擴聲系統和不使用擴聲系統可獲得提高的聲壓級數值。但在實際測量中，如果測量點離原始聲源較遠，環境噪聲又較大時，很難正確測出系統關閉時聲源到達測點的聲壓級。傳聲增益表示觀眾區的平均的平均聲壓級與話筒處聲聲壓級的差值（dB），如果我們知道了話筒處的聲壓，那么馬上就可算出觀眾區的平均聲壓級了，例如；通常演講人的嘴巴離話筒0.5m時,話筒處的聲壓級約為70dB，如果系統的傳聲增益為-6dB，那么可求得觀眾區的平均聲壓級為70dB-6dB=64dB,如果還要提高觀眾區的聲壓級，則可把話筒靠近講話人的嘴巴，例如把這個距離從0.5m減小到0.125m(125mm)那么話筒處的聲壓級可提高到82dB（距離縮短4倍聲壓級可提高12dB）此時觀眾區的平均聲壓級也可提高到76dB，注意：聲音增益是+dB數值；傳聲增益則是-dB的數值，實際能做到最高的傳聲增益為-6Db。

系統最大可用的聲音增益 Gmax可用下式計算（請參看圖10）：

Gmax=20lgD0-20lgDS+20lgD2-b (dB)

式中:D0為講話人到聽眾間的距離，單位為m；

Ds講話人到話筒間的距離，單位為m；

D1為揚聲器到話筒的距離， 單位為m；

D2為揚聲器到聽眾之間的距離， 單位為m；

圖10 擴聲系統的聲反饋

(A)結構簡圖 (B)聲反饋（單個脈沖信號產生一串脈沖）

從上式中可得出以下結論：

1、 聲音增益或傳聲增益不依賴講話人的聲壓級；

2、 縮短講話人與話筒之間的距離DS，可有效提高聲音增益；

3、 增加話筒和揚聲器之間的距離D1，可增加聲音增益；

4、 利用強指向性和指向性優良的揚聲器系統可提高傳聲增益。

圖11是沿著指向性揚聲器-6dB方向角設置一個全向話筒時，傳到話筒處的聲壓級可比全向揚聲器減少6dB，這個結果可直接加到系統的聲音增益中。

心形話筒不是可提高更多的聲音增益嗎？在實際工作過多的依賴指向性話筒和指向性揚聲器來提高系統的聲音增益是不明智的，原因是話筒和揚聲器的指向特性是隨頻率的變化而變化的，在低頻時接近無指向性特性。因此大多數設計師利用它們的指向特性可獲得的聲音增益提高不大于6dB。

室內擴聲系統的聲音增益除受式（4）條件限制和話筒、揚聲器指向物性的影響外，還受房間建聲條件。此外在電聲系統中可采用反饋?zhàn)詣?dòng)抑制器把反射最強烈的頻率和振幅最大的房間共振頻率吸收掉，但是吸收的頻率點不超過5~6個點頻。

2）聲音清晰度

聲音清晰度是擴聲系統的重要技術指標。語言清晰度是評價系統可懂度的一種方法。影響語言清晰度的主要因素有：圖11 指向性揚聲器聲音增益的計算

1、 聲壓級與背景噪聲聲壓級的比率

良好的聲音清晰度要求語言聲壓級大于背景噪聲聲壓級25dB。如果這個比例在10～15dB時，清晰度指標會相應降低，但還是在允許范圍。背景噪聲來源于室內外的環境噪聲、空調通風噪聲和人群發出的噪聲等。

2、 混響時間

講話速度中等的人，每秒種可以出3～4個音節，因此 1.5秒更短一些的混響時間，對語言清晰度的影響不大。

3、 直達聲與混響時間的聲能比

混響時間超過1.5秒時，語言清晰度是混響時間和直達聲與混響聲聲能比的函數關系。如圖13所示。

圖12輔音清晰度損失與混響時間和直達聲與混響聲比率的關系曲線

3）最大聲壓級

擴聲系統在最高可用增益狀態下，饋入揚聲器系統的電壓相當于設計使用功率（或所聲器額定功率）的電壓值，在系統要求的頻率范圍內，各測量點上測出的各個1/3倍頻程帶內的聲壓級的平均值.然后再加上6dB的信號峰值因子就可得到最大的聲壓級。測試信號源為粉紅色噪聲+1/3倍頻程帶通濾波器。

定義：廳堂內聲場穩態時的最大聲壓級

以技術參數說明系統最大聲壓級的壓潛力。為防止測試時間過長損壞揚聲器系統，揚聲器系統的饋入功率可1/n?。╪=2～１０），每測點的最大聲壓級可用下式計算：

式中：Li為第一個1/3倍頻程頻帶的聲壓級

N為傳輸頻率范圍內1/3倍頻程的頻帶數。

(六)、廣播揚聲器的選用和配置

1、廣播揚聲器的選用

原則上應視環境選用不同品種的規格的廣播揚聲器例如，在有天花板吊頂?shù)氖覂?nèi)，宜用嵌入式的，無后罩的天花揚聲器，如KD-410、KD-510、KD-610系列。這類揚聲器結構簡單，價錢相對便宜，又便于施工。主要缺點是沒有后罩，易被昆蟲、鼠類嚙咬。

在僅有框架吊頂面無天花板的室內（如開架式商場）宜用吊裝式球型音箱（KD-601）或有后罩的天花揚聲器（如KD-824系列）。由于天花板相當于一塊無限大的障板，所以在有天花板的條件下使用無后罩的揚聲器也不會引起短路。而沒有天花板時情況就大不相同，如果仍用無后罩的天花揚聲器，效果會很差。這時原則上應使用吊裝音箱。但若嫌投資大，也可用后罩的天花揚聲器。有后罩天花揚聲器的后罩不僅有一般的機械防護作用，而且在一定程度上起到防上聲短路的作用。

在無吊頂?shù)氖覂?nèi)（例如地下停車場）則宜選用壁掛式揚聲器或室內音柱。前者如KD-106、KD-206系列；后者如KD-204、KD-304系列。

在室外，宜選用室外音柱或號角。前者如KD-308、KD-622系列。這類音柱和號角不僅有防雨功能，而且音量較大。由于室外環境空曠，沒有混響效應選擇音量較大的品種是必須的。在園林草地，宜選用草地音箱。如DS-201、DS-212系列。這類音箱防雨、造型優美，且音量和音質都比較講究。

在裝修講究、頂棚高闊的廳堂皇，宜選用造型優雅色調和諧的吊裝式揚聲器。如KD-604系列。

至于品牌和檔次的選擇，自然與投資有關。KDSPA系列以普及檔次為中上級檔次。

(七)、廣播功放的選用

廣播功放不同于HI-FI功放。其最主要的特征是具有 70V和 100V恒壓輸出端子。這是由于廣播線路通常都相當長，須用高壓傳輸才能減小線路損耗。

廣播功放的最重要指標是額定輸出功率。應選用多大的額定輸出功率，須視廣播揚聲器的總功率而定。對于廣播系統來說，只要廣播揚聲器的總功率小于或等于功放的額定功率，而且電壓參數相同，即可隨意配接，但考慮到線路損耗、老化等因素，應適當留有功率余量。按照“規范”的要求，功放設備的容量（相當于額定輸出功率）一般應按下式計算：

P=K1×K2×∑P0

P - 功入設備輸出總電功率

P0 - 每一分路（相當于分區）同時廣播時最大電功率

Pi - 第i分區揚聲器額定容量

Ki - 第i分區同時需要系數：

服務性廣播客房節目，取0.2～0.4

背景音樂系數，取0.5～0.6

業務性廣播，取0.7～0.8

為火災事故廣播,取1.0

K1 - 線路衰耗補償系數：1.26～1.58

K2 - 老化系數：1.2～1.4

椐此，如果是背景音樂系統，廣播功放的額定輸出功率應是廣播揚聲器總功率的1.3倍左右。但是，所有公共廣播系統原則上應能進行災害事故緊急廣播。因此，系統須設置緊急廣播功放。根據“規范”要求，緊急廣播功放的的額定輸出功率應是廣播揚聲器容量最又的三個分區中揚聲器容量總和的1.5倍。至于廣播功放的其他規格，取決于廣播系統的具體結構和投資。

(八)、廣播分區

一個公共廣播系統通常劃分成若干個區域，由管理人員（或預編程序）決定那些區域須分布廣播、那些區域須暫停廣播、那些區域須插入緊急廣播……等等。

分區方案原則上取決于客戶的需要通?？蓞⒖枷铝幸?guī)則：

1、大廈通常以樓層分區；商場、游樂場通常以部門分區；運動場常以看臺分區；住宅小區度假村通常按物業管理分區，等等。

2、管理部與公眾場所宜分別設區。

4、 重要部門或廣播揚聲器音量有必要由現場人員任意調節的宜單獨設區。

總之，分區是為了便于管理。凡是需要分別對待的部分，都應分割不同的區。但每一個區內，廣播揚聲器的總功率不能術大，髯同分區器和功放的容量相適應。以KDSPA系列中的 KD-5012分區器為例，

每一個區的功率容量為 500VA ，但10個區的總?cè)萘坎粦?yīng)超過1000VA 。椐此，如果 10 個區滿負荷運行，則平均每個區不應超過100VA

廣播系統分區控制的功能由矩陣分區器來實現,矩陣分區器的種類有多種形式,KDSPA的工程師為適應廣播系統結構的不同形式而設計了以下二種分區控制器KD-5016、KD-5012。

（九）。廣播系統的建構

A）簡易系統

一個公共廣播系統起碼須配置下列環節：廣播揚聲器，廣播功放，前置放大器，話筒。

最簡易的方案如圖13。

KD 列廣播功放有內置的前置放大器(俗稱合并機)。該系列的最小功率是70W，可驅動8~16個天花揚聲器或5~10條音柱（具體須視揚聲器和音柱的型號而定）最大功率是360W，其驅動能力接近前者的6倍。

這個簡易系統只能發布語音廣播，如通知、尋呼講話等。倘要廣播背景音樂、廣播新聞、發布錄音，則可添置 CD 、卡座、調諧器( 收音機 )等設備。KD系列備有多個線路輸入接口，完全可以同這些設備連接。

KD 系列還可以配接多個話筒，供中、小型集會主席臺使用。其中的主話筒具有優先功能，其信號能抑制其他輸入（令其默音），以便強行插入具有優先權的發言或緊急的廣播。

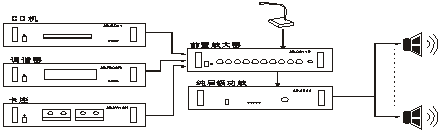

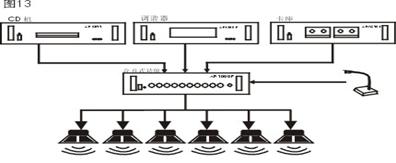

另一個簡易方案如圖14。

KD - 350 系列廣播功放可外接 CD 、卡座、調諧器(收音機)等設備。其主話筒亦有優先權，可用于緊急插入。

以上兩個簡易系統的共同缺陷是沒有分區環節，也沒有同消防中心的連動接口。而作為典型的公共廣播系統，上述環節和接口是必須的，詳見下文。

B) 最小系統

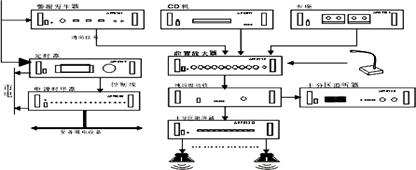

最小系統是指公共廣播功能基本完備的系統。推薦方案如圖15

同簡易系統相比較，主要是增加了分區環節、定時控制環節、警報環節和與消防中心連動的接口。平時系統在可編程定時器 KD-5027的管理下運行（根據預先編定的程序定時啟閉有關環節的電源），并按時播放作息時間正點鐘聲信號。當消防中心向系統發出警報信號時，通過連動接口強行啟動有關環節（無論程序處于何種狀態）；同時強行切入所有分區插入緊急廣播，而不管它是否處于關閉狀態。

其次，在該圖中，功放和前置放大器也分開了，系統的組合、操控更為方便；另外還配置了x聽器，以便X聽系統的運行。

C） 分區報警/強插

最小系統雖然有分區和強插功能，但其強插功能不夠理想。其一，警報不能分區發布,一旦發生警報，所有分區都同時進入警報狀態。這對于規模不大的系統是適宜的。例如一所小學，常規廣播有必要分區（至少教室和辦公室要分別對待），而警報當然應該同時發布。但對于規模較大的系統則不妥，全面發布警報可能引起混亂。其二，警報可以強行打開那些在平時處于關閉狀態的分區，但不能打開那些被現場音控器關閉了的分區。

A、 為了實現分區報警，須有兩路功放，配置如圖16所示。

在圖16中，背景節目和警報信號分別送入分區器的A、B端，當警報發生時，警報信號只進入警報區，而其他分區則照常播放背景音樂。

B、 為了強行打開(繞過)音控器，有兩種制式。一種稱為三線制(圖17), 另一種稱為四線制

(圖18)。

由圖17可見，三線制的特點是只有三條終端配線N、R、C。圖示為背景音樂狀態。警報時，廣播信號線在系統中心（機房）被分區器切換至報警通道，同時由系統中心送出24 V電源（稱為強插電源）驅動 強插控制繼電器 動作，令 R 線同 N 線短接，目的是使使音控器旁通。但這里所使用的音控器必須與三線制相容，適用器件為

KD-6、KD-6S（后者用于多節目源系統）。當一個音控器控制一個揚聲器群組時，由于受控功率大，須加接擴展器。至于強插控制繼電器,適用器件為 KD-6F系列；強插電源可用KD-5021。

有必要指出，有些用戶容易把三線制中的R線誤接于緊急廣播功放的輸出端。結果導致緊急廣播同背景音樂廣播互相串音。事實上，R 線僅僅是在緊急廣播命令驅動下，進行音控器切換的一條類似旁通的導線。在三線制中沒有獨立的緊急廣播信號線，其中的 N 線是由分區器 KD-5012管理的。平時供背景音樂用緊急時分區器KD-5012自動地把它切換到緊急廣播功放輸出端，供緊急廣播用。

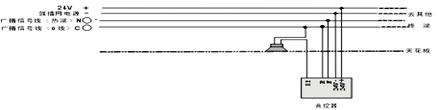

由圖18可見，四線制終端配線有四條C、N、+24V、-24V。與三線制相比較，其差別在強插繼電器置于音控器內部。適用的音控器有KD-6F。

D)典型系統 (圖19)

同最小系統相比，典型系統增加了報警矩陣、分區強插、分區尋呼、電話接口以及主/備功放切換、應急電源等環節，系統的連接也作了相應的調整。此外，還展示了幾種結構不同的分區

報警矩陣是與消防中心連接的智能化接口，可以編程。當消防中心發出某分區火警信號時，報警矩陣能根據預編程序的要求，自動地強行開放警報區及其相關的鄰區，以便插入緊急廣播；對于具有音控器的分區，須在強切電源KD-5021的幫助下才能強行打開（或繞過）音控器進行插入。無關的鄰區將繼續播放背景音樂。在警報啟動時，報警信號發生器KD-5015也被激活，自動地向警報區發送警笛或先期固化的告警錄音（如指導公眾疏散的錄音）。如有必要，可用消防話筒實時指揮現場運作。消防話筒具有最高優先權，能抑制包括警笛在內的所有信號。

分區尋呼器 KD-5010，可以開啟由分區選擇器KD-5012管理的任一個（或任幾個）分區，插入尋呼廣播。

電話接口 KD-5018是與公共電話網連接的智能化接口。當有電話呼叫時能自動摘機，向廣播區播放來話，使得主管人員可以通 過電話發布廣播。當電話主叫方掛機時，系統亦會自動掛機。KD-5018具有線路輸入口，可以配接調音臺、前置放大器等設備，以便舉行電話會議

主 / 備功放切換器，可以提高系統的可靠性。當主功放故障時能自動切換至備用功放。在圖七中有兩臺主功放，分別支持 背景音樂 和 尋呼 / 報警。備用功放一臺，隨時準備自動接管報警任務；該備用功放也可支持背景音樂，但背景音樂的廣播揚聲器總量可能較多，須配置容量相當?shù)膫溆霉Ψ拧?/p>

應急電源屬在線式，能在市電停電后支持系統運行10~30分鐘（視蓄電池容量而異）。

為了進一步提高系統的可靠性，各分區或(重要的分區)，功放可使用主/備結構。

（參照?qǐng)D19）

安裝的重點是敷設線路，由于傳輸距離較遠，為了保證信號在線路上不產生太大的衰減。主干線采用2X2.5mm2多股平衡線，支線用2X1mm2多股平衡線。為了達到消防要求，線管采用阻燃線槽或阻燃線管。每一接線點及分支點都設分支盒。為便于檢查故障，拉好線后，即可用萬用表測量。先把線路終端短接，用萬用表在始端測量。如果開路則證明線路有斷路問題。如電阻接近零，再把終端開路，電阻應是無限大的。否則， 如果電阻不是無限大則證明兩條線之間有短路問題。另外，還要測量一下線與線管之間有無短路漏電現象。每裝好一段線要立刻檢查，然后按照設計圖裝好設備、檢查每一區到消防中心的阻抗等設計是否有出入。最后接上功放，試聽每一區的聲音是否正常。由于每一區喇叭所處的位置不同，覆蓋區域大小也有差異，為使聲場達到預定的均勻度，可調節喇叭（線間變壓器）上0~70V或0~100V輸入的每個檔位。例如：遠的喇叭可用線間變壓器0~70V檔，近的喇叭用0~100V檔口，視具體情況而定。

關于廣播線材選用請參考技術文章：  http://www.sj-bbs.cn/html/4/206.html

廣播功放使用導線截面面積表

四、項目質量、進度及安全保證措施

1、技術保證措施

★、系統的技術主管工程師負責系統現場安裝指導、調試和編寫驗收所需的技術文件資料；

★、所有設備及電纜等均有出廠合格證，設備安裝前均開箱檢查，其技術條件均需符合國家有關規范及設計要求；

★、所有上崗工人均有相應的專業知識培訓；

★、所有設備在試運行前均進行全面檢查，并確認其符合運行條件方投入運行；

★、所有固定件的制作安裝均符合圖紙及有關規范要求；

★、項目施工、驗收均按國家有關規定執行；

★、所有工程技術資料整理完畢，交由甲方審查保存。

2、質量保證措施

★、設備安裝、電纜敷設分別成立QC小組，以保證質量；

★、每單項工程技術主管同時擔任該QC小組技術監理，及時解決設備安裝中出現的技術問題，做好現場安裝質量管理；

★、在施工過程中，內容發生變更時，須由提出方提出通知，并由工程建設方批準后方可施工，并把 變更資料存檔；

★、每次供貨對設備作一次全面檢查，并對主要設備作全面測試；

★、系統主管工程師負責系統現場安裝指導和調試，記錄有關數據，反復檢測試驗，實現最佳的使用效果；

★、設備固定、音箱固定要牢固、可靠，安裝完畢時組織檢驗。

3、供貨保證措施

★、合同簽定后，我方做為廠家立即專人組織對供貨設備進行全面抽驗，并對所有設備進行核查；

★、資金一到位，我方立即組織發運，同時保證在供貨期限內按時交貨。

4、現場施工安全保證措施

★、現場劃分區域，施工安全及衛生包干落實到責任人；

★、施工現場設監建倉庫，保證材料不亂堆亂放；

★、保持道路暢通；

★、要進行文明施工教育，杜絕野蠻施工行為；

★、操作現場要保持清潔、整齊產將加強檢查，將責任落實到班組；

★、杜絕浪費現象發生，對工具材料放置要整齊，禁止亂丟亂放；

★、加強宣傳教育，保護完成成品，維護施工現場秩序，遵守市政府關于工地文明施工管理的有關規定和公司的文明施工管理規定。

5、施工進度安排

★、設備供貨期為 天，設備安裝調試期為 天，總工期為 天，在供貨期內可以先敷設線材、管材等。

★、需要其它部門配合的問題

本設計方案的系統要求電源供電功率10kVA，應由強電施工單位將供電線路引至廣播控制室，并分別裝設總開關。乙方負責總開關以后（下樁）的線路施工。

良好的放聲效果需要建筑聲學裝修的配合，即所謂“建聲為主，電聲為輔”。天花吊頂注意安裝牢固，避免產生共振噪聲。完善。

五、使用培訓及售后服務

1、集中教學培訓內容

★、公共廣播系統的要領性介紹及相關知識簡述；

★、公共廣播系統的系統結構總體介紹；

★、公共廣播系統的功能特點，聯接方式及安裝操作講解。

2、使用人員培訓內容

★、機房各項設備功能介紹；

★、主控主機（節目下載及觸摸屏）、矩陣系統的使用與操作；

★、設備功能的靈活應用；

★、通過理論培訓和實踐操作培訓，使操作人員對設備有個系統的認識和了解，能對系統進行訓練的操作產可對覺故障進行排除，使系統能正常運行及得到良好保養。

3、系統維護及售后服務

系統維護和售后服務的質量代表著公司的經營態度和實力，也是對發展商承諾的保障的一種體現。

系統工程驗收交付使用后，負責為期一年的免費技術指導和質量保修。在保修期內，安裝調試人員隨時為系統工程管理提供跟蹤服務，協助業主作好系統維護工作，保證整個系統工程的正常運行。

保修不含人為損壞與不可抗拒之自然災害所造成的損壞，此種所造成的損壞維修只收取維修之元器件的成本費。

本公司儲備常用應急配件以應付社會性的維修任務，并在接到業主報告后 小時內趕到現場。

六、結算方式

1、 雙方簽訂合同后一周內預付全部工程款的35％。

2、 全部設備進場后一周內再付全部工程款的45％。

3、 設備安裝結束后，系統調試之前再付全部工程款的15％。

4、 工程竣工驗收后一周內全部結

七、設備清單及系統造價

附錄一：投標書（開頁）

一、投標書

致：XXXXXX招標公司

根據你們第XXX XXXXXX號（標書編號）招標XXXX公共/消防廣播工程項目（項目名稱）的招標文件要求，XXX總經理（全名及職銜）經正式授權并以投標人XXXXXXXX公司、（投標人名稱、地址）的名義投標。提交下列文件正本1份，副本3份：

1. 投標報價表；

2. 詳細技術說明；

3. 技術規格文件；

4. 資格文件；

5. 投標保證金。

簽字代表在此聲明并同意

1. 我們?cè)敢庾袷卣袠?biāo)公司招標文件中的各項規定，供應符合“技術規格”所要求的公共/消防廣播（項目名稱）。

2. 我們同意本投標自投標截止日起90天內有效。如果我們的投標被接受，則直至合同生效時止，本投標始終有效。

3. 我們已經詳細地閱讀了全部招標文件及附件，包括澄清擴參考文件（如果有的話），我們完全理解并同意放棄對這方面有不明及誤解的權利。

4. 我們同意提供招標公司要求的有關投標的其他資料。

5. 我們理解，招標公司并無義務必須接受最低報價的其他任何投標。

6. 所有有關本次投標的函電請寄：XXXX路XXX號XXXX室。

受權代表（簽名）：

職位：

投標者名稱：

投標者印章：

電話： 電傳： 傳真：

附錄二：投標書其它文件清單

1、承建商全稱和注冊國；

2、營業執照（復印件）；

3、公司歷史簡介及現狀；

4、公司章程；*

5、公司的組織機構和主要成員，及屬何財團；

6、最近三年來的實收資本、年?duì)I業總值和總凈利；*

7、開戶銀行名稱和開戶銀行出具的資信證明書；*

8、提供承包人最近三年來設計及施工類似工程的情況*；

9、主要設備的國內代理證書或授權書或生產廠家證書，并附上對在本工程中使用的設備的技術支持證明書。

注：“*”部份不一定提供

附錄三：國家標準

有線廣播及火災事故廣播設計安裝規范（摘錄）

1993年中華人民共和國建設部頒布的《民用建筑電氣設計規范》（JGJ/T16-92）中對有線廣播和事故廣播的設計、安裝等有許多具體規定，現摘錄如下，供設計和日常管理工作作為參考：

21．有線廣播

21．1．1公共建筑應設有線廣播系統。系統的類別應根據建筑規模、使用性質和功能要求確定。有線廣播一般可分為：

（1） 業務性廣播系統。

（2） 服務性廣播系統。

（3） 火災事故廣播系統。

21．1．2 辦公樓、商業樓、院校、車站、客運碼頭及航空港等建筑物，應設有業務性廣播，滿足以業務及行政管理為主的語言廣播要求。業務性廣播宜由主管部門管理。

21．1．3 一至三級的旅館、大型公共活動場所應設服務性廣播，滿足以欣賞性音樂類廣播為主的要求。旅館的服務性廣播節目不宜超過五套。

21．2．4 從功放設備的輸出端至線路上最遠的用戶揚聲器箱間的線路衰耗宜滿足以下要求：

（1） 業務性廣播不應大于2dB（1000Hz時）。

（2） 服務性廣播不應大于1dB（1000Hz時）。

21．2．6 采用定電壓輸出的饋電線路，輸出電壓宜采用70V或100V。

21．2．8 節目信號與電話線合用一條電纜時，節目信號的傳播電平不應大于7.8dB。當節目信號線路數較 多時，宜采用專用電纜。

21．3．2有線廣播的功放設備宜選用定電壓輸出。當功放設備容量小或廣播范圍小時，亦可根據情況選用定阻輸出。

21．3．3 功放設備的容量一般按下述公式計算：

P=K1 · K2 · ΣP0

式中 P——功放設備輸出總電功率（W）

P0——Ki·Ｐi，每分路同時廣播時最大電功率

Ｐi——第i支路的用戶設備額定容量

Ｋi——第i分路的同時需要系數：

服務性廣播時，客房節目每套Ｋi?。?2~0.4

背景音樂系統Ｋi取0.5~0.6

業務性廣播時，Ｋi取0.7~0.8

火災事故廣播時，Ｋi 取1.0（同時廣播范圍應符合本規范第２４章的有關規定）

Ｋ1——線路衰耗補償系數：

線路衰耗１dB時取1.26

線路衰耗2dB時取1.58

K2——老化系數，一般取1.2~1.4。

２１.3.4 有線廣播功放設備應設置備功率單元，其備用數量應根據廣播的重要程度確定。

備用功率單元應設自動或手動投入環節，用于重要廣播的環節，備用功率單元應立即投入。

２１.3.5民用建筑選用的揚聲器除滿足靈敏度、頻響、指向性等特性及播放效果的要求外，尚宜符合下列規定：

（１） 辦公室、生活間、客房等，可采用１～２Ｗ的揚聲器箱。

（２） 走廊、門廳及公共活動場所的背景音樂、業務廣播等用３~５Ｗ。

（３） 在建筑裝飾和室內凈高允許的情況下，對大空間的場所宜用聲柱（或組合音箱）。（４） 在噪聲高、潮濕的場所設置揚聲器時，應采用號筒揚聲器，其聲壓級應比環境噪聲大10~15dB。

（５） 室外揚聲器應采用防潮保護型。

21.3.8 在一至三級旅館內背景音樂揚聲器的設置應符合下列規定：

（１） 揚聲器的中心間距應該根據空間凈高、聲場及均勻度要求、揚聲器的指向性等因素確定。要求較高的場所，聲場不均勻度不宜在于6dB。

（２） 根據公共活動場所的噪聲情況，揚聲器的輸出，宜就地設置音量調節裝置；當某場所有可能兼作多種用途時，該場所的背景音樂揚聲器的分路宜安裝控制開關。

（３） 與火災事故廣播合用的背景音樂揚聲器，在現場不得裝置音量調節或控制開關。

21.3.9 建筑物內的揚聲器箱明裝時，安裝高度不宜低于2.2m（揚聲器箱底邊距地面）。

21.4.5 有線廣播控制室的各種節目信號線應采用屏蔽線并穿鋼管。管外皮應接保護地線。

21.5.1 建筑物內的有線廣播配線應符合下列規定：

（１） 旅館客房的服務性廣播線路宜采用線對為絞型的電纜，其他廣播線路宜采用銅芯塑料絞合線，廣播線路需穿管或線槽敷設。

（２） 不同分路的導線宜采用不同顏色的絕緣線區別。

21.5.2 室外廣播線路的敷設路由及方式應根據總圖規劃及專業要求確定。當采用埋地敷設時，應符合以下規定：

（１） 埋設路由不應通過預留用地或規劃未定的場所。

（２） 埋設路由應避開易使電纜損傷的場所，減少與其他管路的交叉跨越。

（３） 直埋電纜應敷設在綠化帶下，當穿越道路時，對穿越段應穿鋼管保護。

24. 火災事故廣播

24.4.1 區域——集中和控制中心系統應設置火災事故廣播，集中系統宜設置火災事故廣播。

24.4.2 火災事故廣播揚聲器的設置應符合下列要求：

24.4.2.1 走道、大廳、餐廳等公共場所，揚聲器的設置數量，應能保證從本層任何部位到最近一個揚聲器的步行距離不超過15m。在走道交叉處、拐彎處均應設揚聲器。走道末端最后一個揚聲器距墻不大于8m。 24.4.2.2 走道、大廳、餐廳等公共場所裝設的揚聲器，額定功率不應小于3W，實配功率不應小于2W。

24.4.2.3 客房?jī)?nèi)揚聲器額定功率不應小于1W。

24.4.2.4 設置在空調、通風機房、洗衣機房、文娛場所和車庫等處，有背景噪聲干擾場所內的揚聲器，在其播放范圍內最遠的播放聲壓級，應高于背景噪聲15dB，并據此確定揚聲器的功率。

24.4.3 火災事故廣播系統宜設置專用的播放設備，擴音機容量宜按揚聲器計算總?cè)萘?.3倍確定，若與建筑物內設置的廣播音響系統合用時，應符合下列要求：

24.4.3.1 火災時應能在消防控制室將火災疏散層的揚聲器和廣播音響擴音機，強制轉入火災事故廣播狀態。

24.4.3.2 床頭控制柜內設置的揚聲器，應有火災廣播功能。

24.4.3.3 采用射頻傳輸集中式音響播放系統時，床頭控制柜內揚聲器宜有緊急播放火警信號功能。 如床頭控制柜無此功能時，設在客房外走道的每個揚聲器的實配輸入功率不應小于3W，且揚聲器在走道內的設置間距在宜大于10m。

24.4.3.4 消防控制室應能監控火災事故廣播擴音機的工作狀態，并能遙控開啟擴音機和用傳聲器直接播音。

24.4.3.5 廣播音響系統擴音機，應設火災事故廣播備用擴音機，備用機可手動或自動投入。備用擴音機容量不應小于火災事故廣播揚聲器容量最大的3層中揚聲器容量總和的1.5倍。

24.4.4 火災事故廣播輸出分路，應按疏散順序控制，播放疏散指令的樓層控制程序如下：

（１） 2層及2層以上樓層發生火災，宜先接通火災層及其相鄰的上、下層。

（２） 首層發生火災，宜先接通本層、2層及地下各層。

（３） 地下室發生火災，宜先接通地下各層及首層。若首層與2層有大共享空間時應包括2層。

24.4.5.1 應按疏散樓層或報警區域劃分分路配線。各輸出分路，應設有輸出顯示信號和保護控制裝置等。

24.4.5.2 當任一分路有故障時，不應影響其他分路的廣播。

24.4.5.3 火災事故廣播線路，不應和其他線路（包括火警信號、聯動控制等線路）同管或同線槽槽孔敷設。

24.4.5.4 火災事故廣播用揚聲器不得加開關，如加開關或設有音量調節器時，則應采用三線式配線強制火災事故廣播開放。

24.4.6 火災事故廣播饋線電壓不宜大于100V。各樓層宜設置饋線隔離變壓器。

火災自動報警系統設計規范（摘錄）（GB50116-98）

中華人民共和國公安部1999年6月1日實施

5.4火災應急廣播

5.4.1控制中心報警系統應設置火災應急廣播，集中報警系統宜設置火災應急廣播。

5.4.2火災應急廣播揚聲器的設置，應符合下列要求：

5.4.2.1民用建筑內揚聲器應設置在走道和大廳等公共場所。每個揚聲器的額定功率不應小于3W，其數量應能保證從一個防火分區內的任何部位到最近一個揚聲器的距離不大于25m。走道內最后一個揚聲器至走道末端的距離不應大于12.5m。

5.4.2.2在環境噪聲大于60dB的場所設置的揚聲器，在其播放范圍內最遠點的播放聲壓級應高于背景噪聲15dB。

5.4.2.3客房設置專用揚聲器時，其功率不宜小于1.0W。

5.4.3火災應急廣播與公共廣播合用時，應符合下列要求：

5.4.3.1火災時應能在消防控制室將火災疏散層的揚聲器和公共廣播擴音機強制轉入火災應急廣播狀態。

5.4.3.2消防控制室應能監控用于火災應急廣播時的擴音機的工作狀態，并應具有監控遙控開啟擴音機和采用傳聲器播音的功能。

5.4.3.3床頭控制柜內設有服務性音樂廣播揚聲器時，應有火災應急廣播功能。

5.4.3.4應設置火災應急廣播備用擴音機，其容量不應小于火災時需同時廣播的范圍內火災應急廣播揚聲器最大容量總和的1.5倍。

旅游涉外飯店星級標準

摘自《中華人民共和國旅游涉外飯店星級標準》
